技术参数

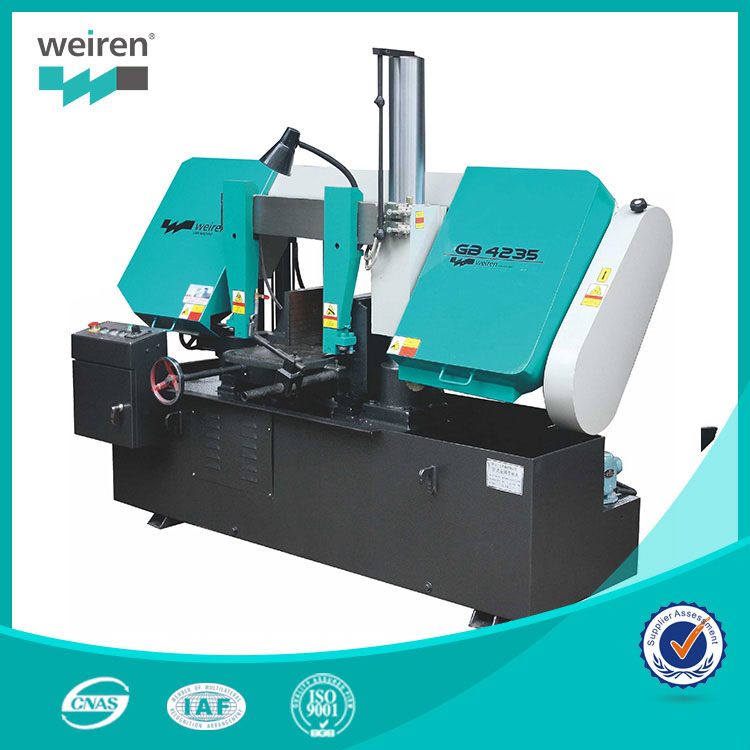

单柱卧式带锯床是我公司自行设计和制造的金属带锯床，集国内外产品精华。结构科学、合理，外观大方，切削效率高，带锯条使用寿命长，是大、中型材料理想的下料设备。

主要特性：

1.采用手动加液压夹钳结构，工件自锯床后方进入锯切位置，利用夹钳固定工件，进行锯切。

2.自行设计独特的锯带导正夹持装置，改善锯带工作条件，延长使用寿命，并降低噪声减少环境污染。

1.单柱双油缸结构，外加一辅柱大大加长了机床的使用寿命及锯条完全使用寿命。

4.集中式按钮开关控制面板

2.切削速度液压控制，无级调速。

3.锯条线速采用三角带三级调速。

4.锯切稳定，精度高。

5.工作夹紧采用液压紧压，操作方便。

本公司对机床的致关零部件均采用优质的材料，精密机床，严格按工艺规范加工的。

1.传动部件

蜗轮采用锡青铜材料，并用精密的蜗轮滚刀，在精密的滚齿机上加工。蜗杆淬火后在精密蜗杆磨床研磨加工，表面光洁度高，精度高。箱体采用HT250铸铁，同专用镗模保证加工精度，蜗轮使用寿命长。

2.立柱

表面镀硬铬严密磨削十分耐磨，其导套是用自润耐磨材料做成的，在工作进行时不会发生爬行现象，两者的配合间隙小，刚性好，锯切断面垂直度好。

3.液压件

油缸内壁与活塞均镀硬铬，密封采用高质量***，因此无爬行漏，耐用度高。

4.电气部分

布线整齐,结构合理,散热性强.主要电器元件采用正泰产品

主要技术参数：

型式：单柱双油缸卧式

切削范围：350×400

带锯进给速度：无级调速

锯带线速：3级变速（27m/min、47 m/min、72 m/min）

锯带尺寸：4115×34×1.1

主电机功率：3KW

液压电机功率：0.37KW

冷却电机功率：0.09 KW

截面积垂直允差：0.35/100min

噪声：＜85db
